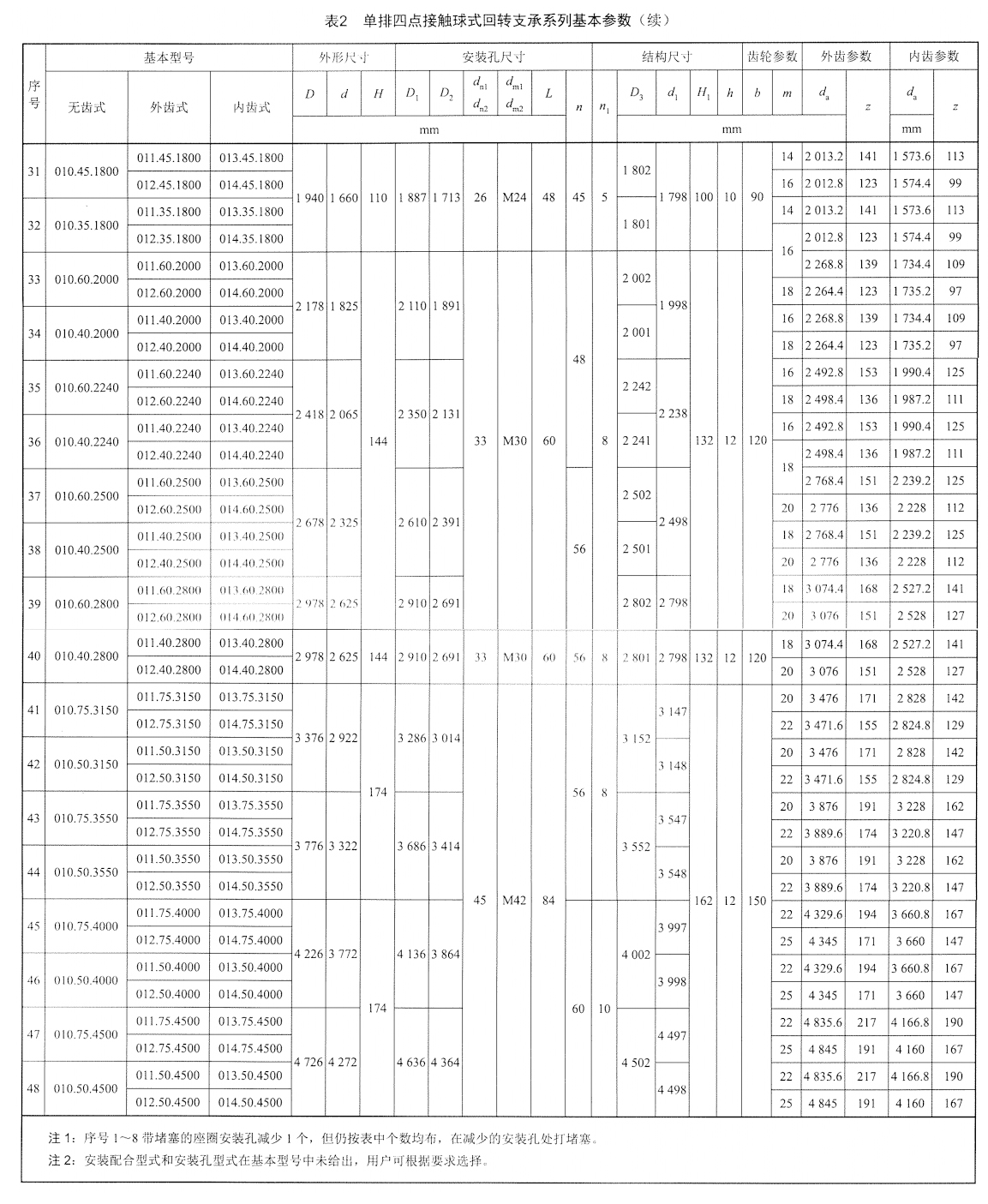

单排四点接触球式回转支承(QU、QW、QN系列)

发布日期:2022-03-15  浏览次数:46

回转支承由套圈(内圈、外圈、上/下圈)、滚动体、隔离块、密封带和油杯等组成,按结构型式分为四个系列:

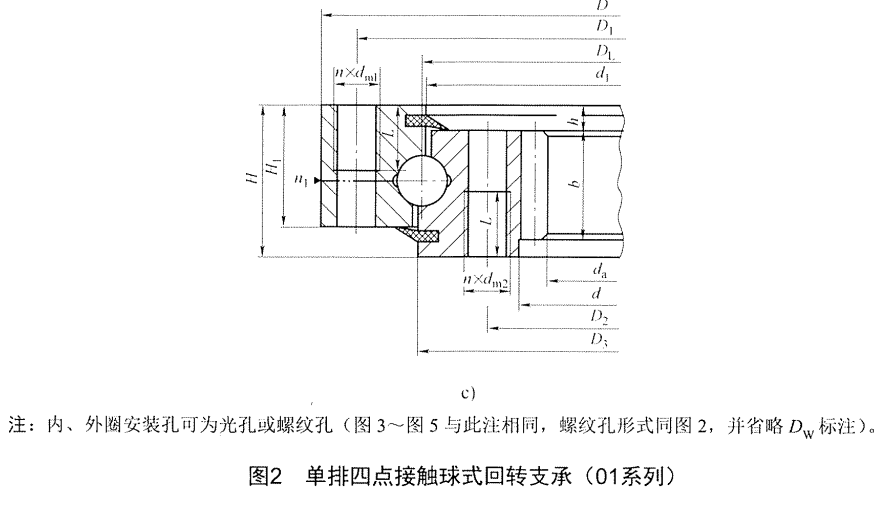

a)单排四点接触球式回转支承(01 系列),如图2所示:

b)双排异径球式回转支承(02系列),如图3所示,其滚动体公称直径组合为上排/下排: 25/20、30/25、40/30、 50/40、 60/50;

c)单排交叉滚柱式回转支承(11 系列),如图4所示,其滚动体为1: 1成90°交叉排列:

d)三排滚柱式回转支承(13 系列),如图5所示,其滚动体公称直径组合为上排/下排/径向:

25/20/16、32/25/20、 40/32/25、 45/32/25、 50/40/25。
